Deltor

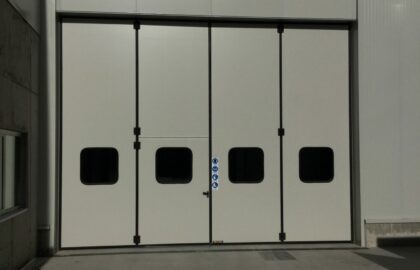

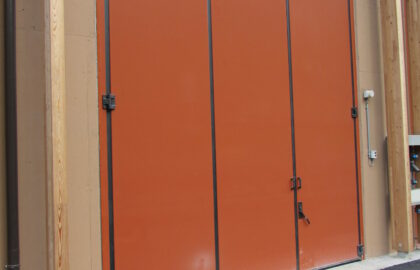

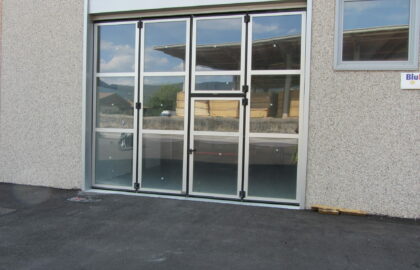

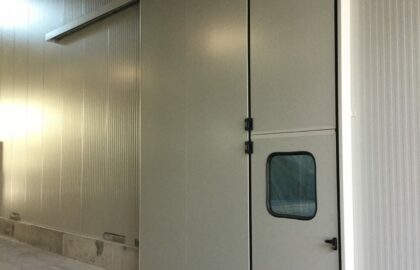

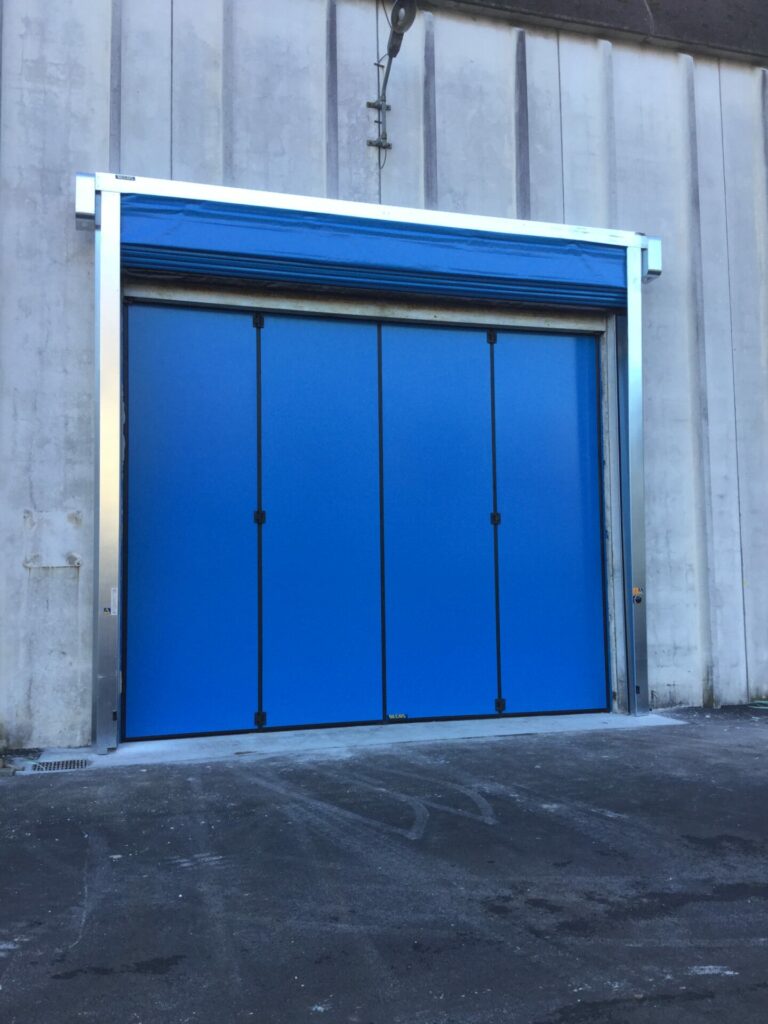

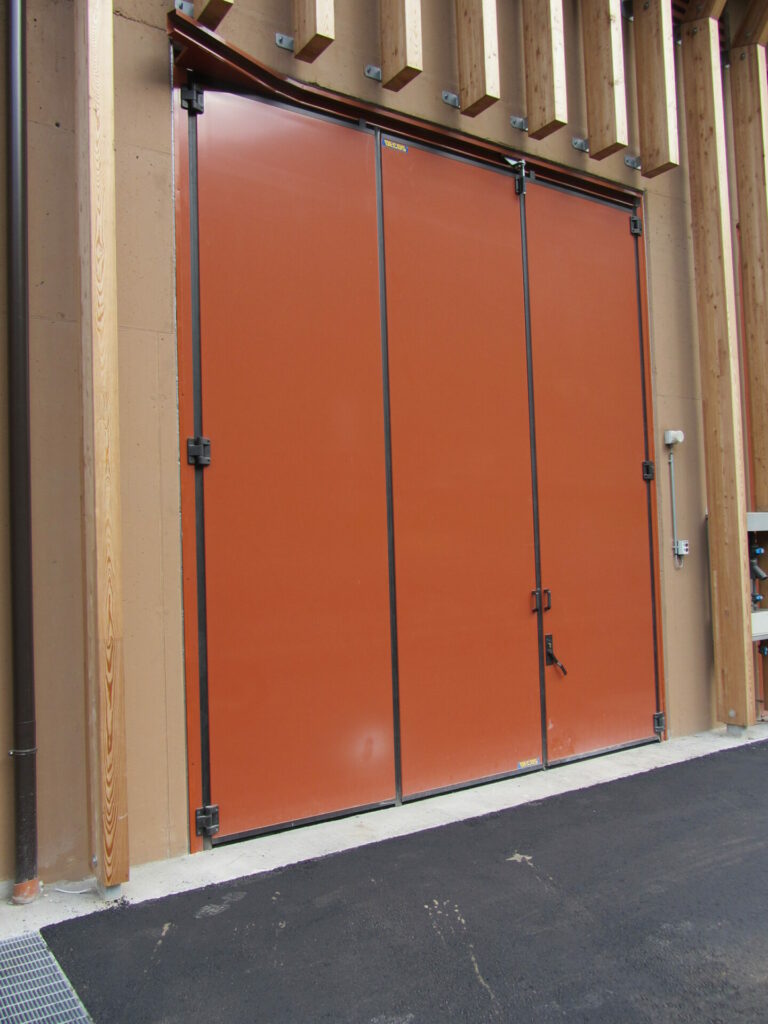

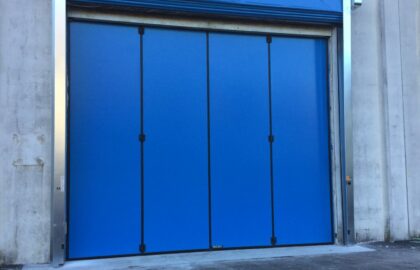

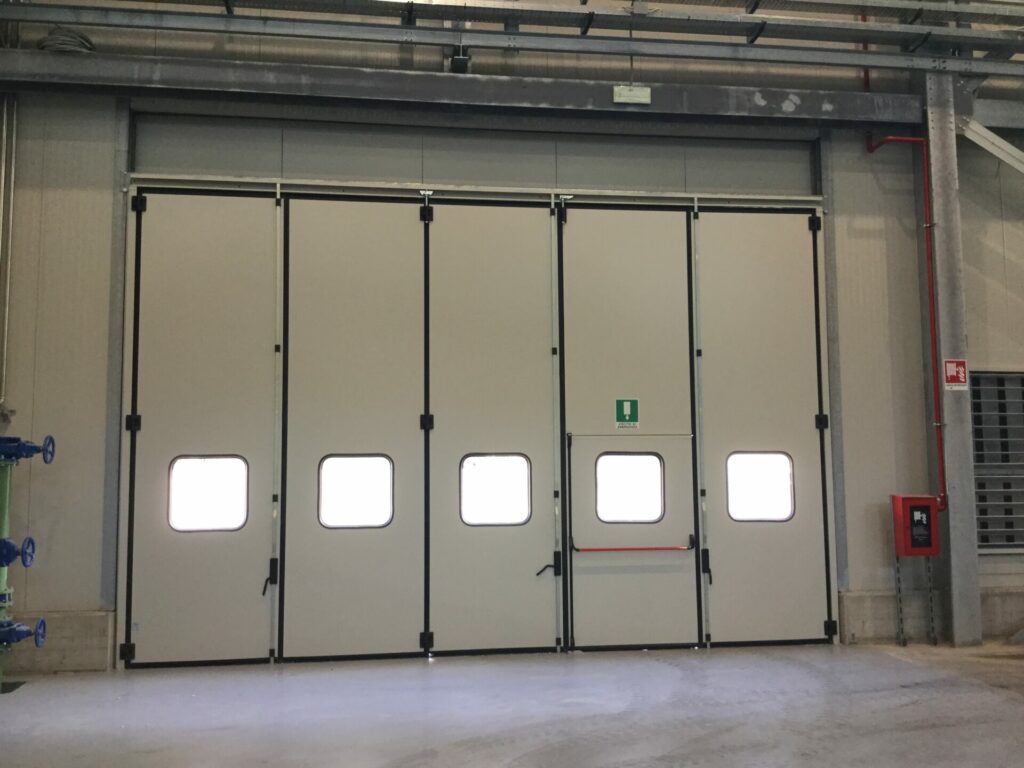

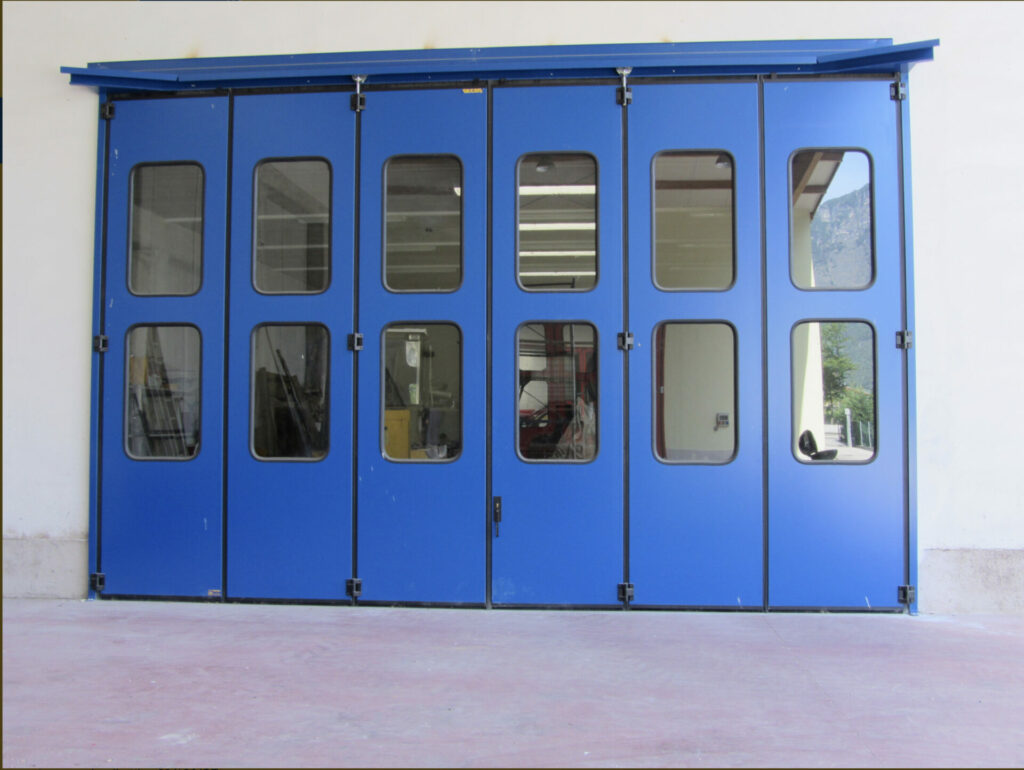

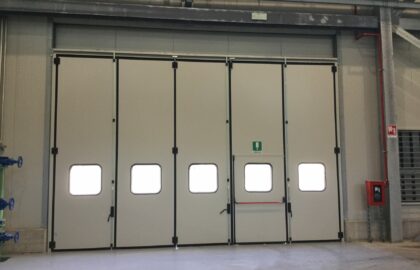

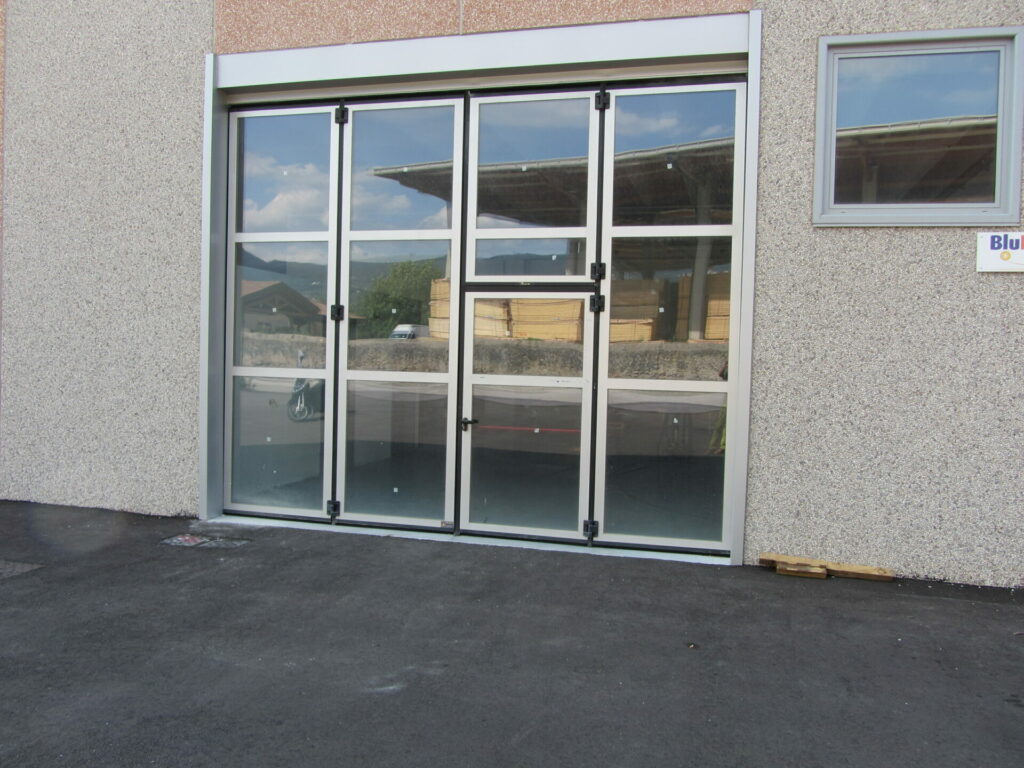

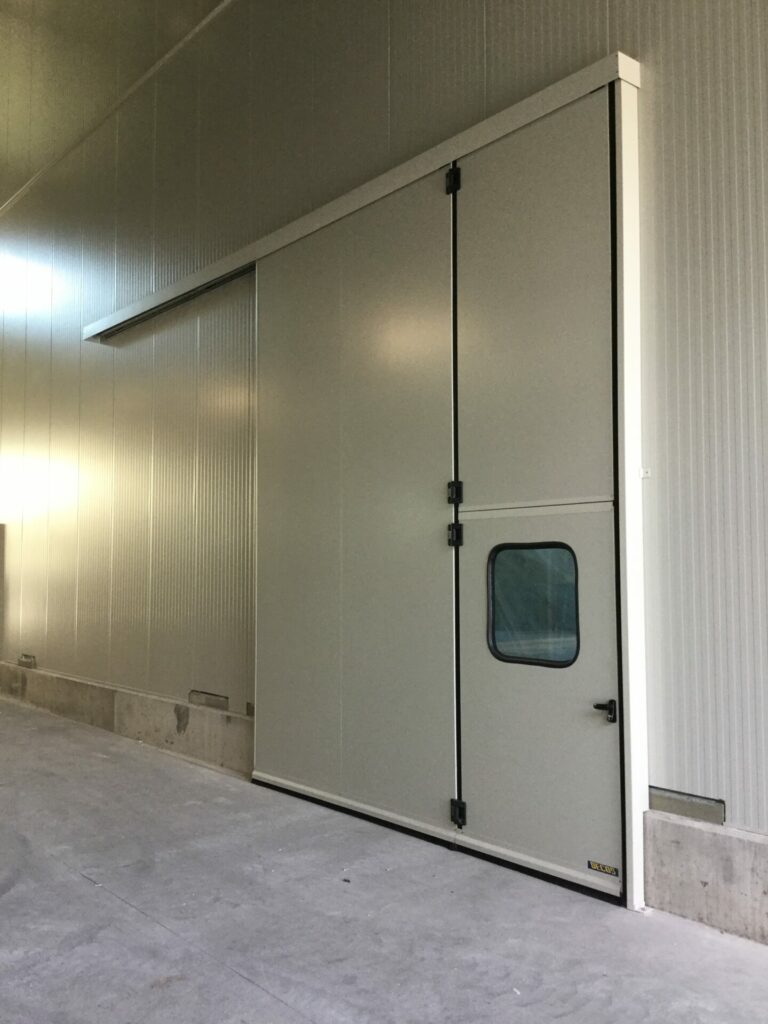

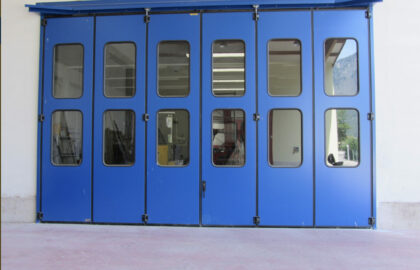

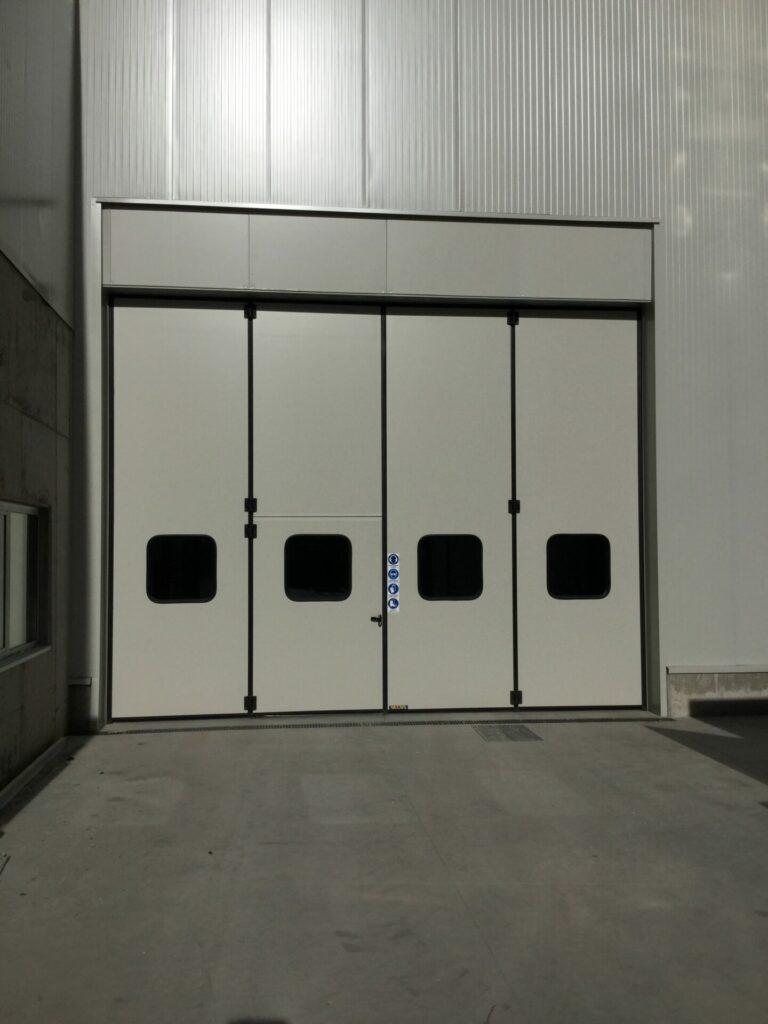

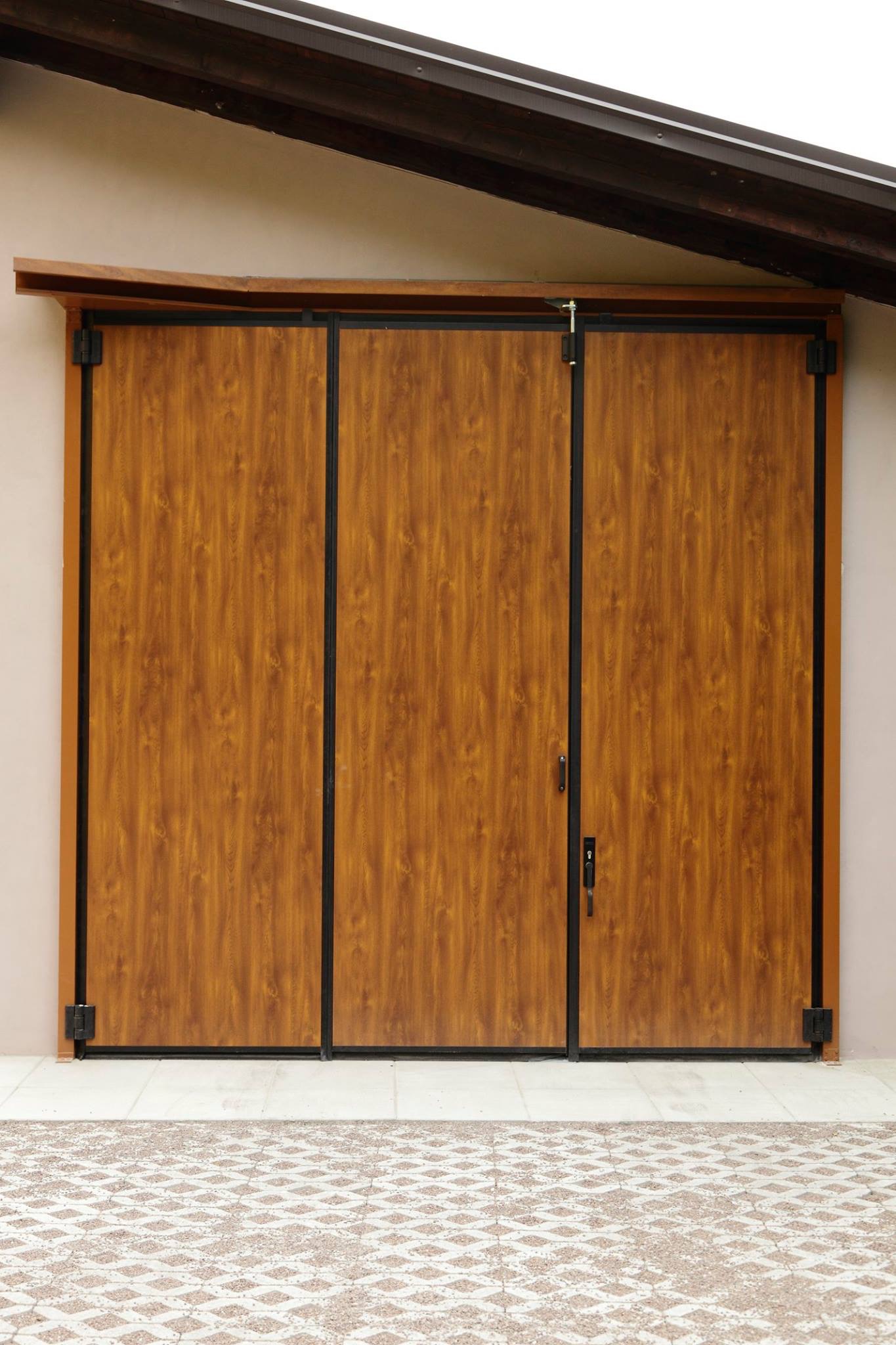

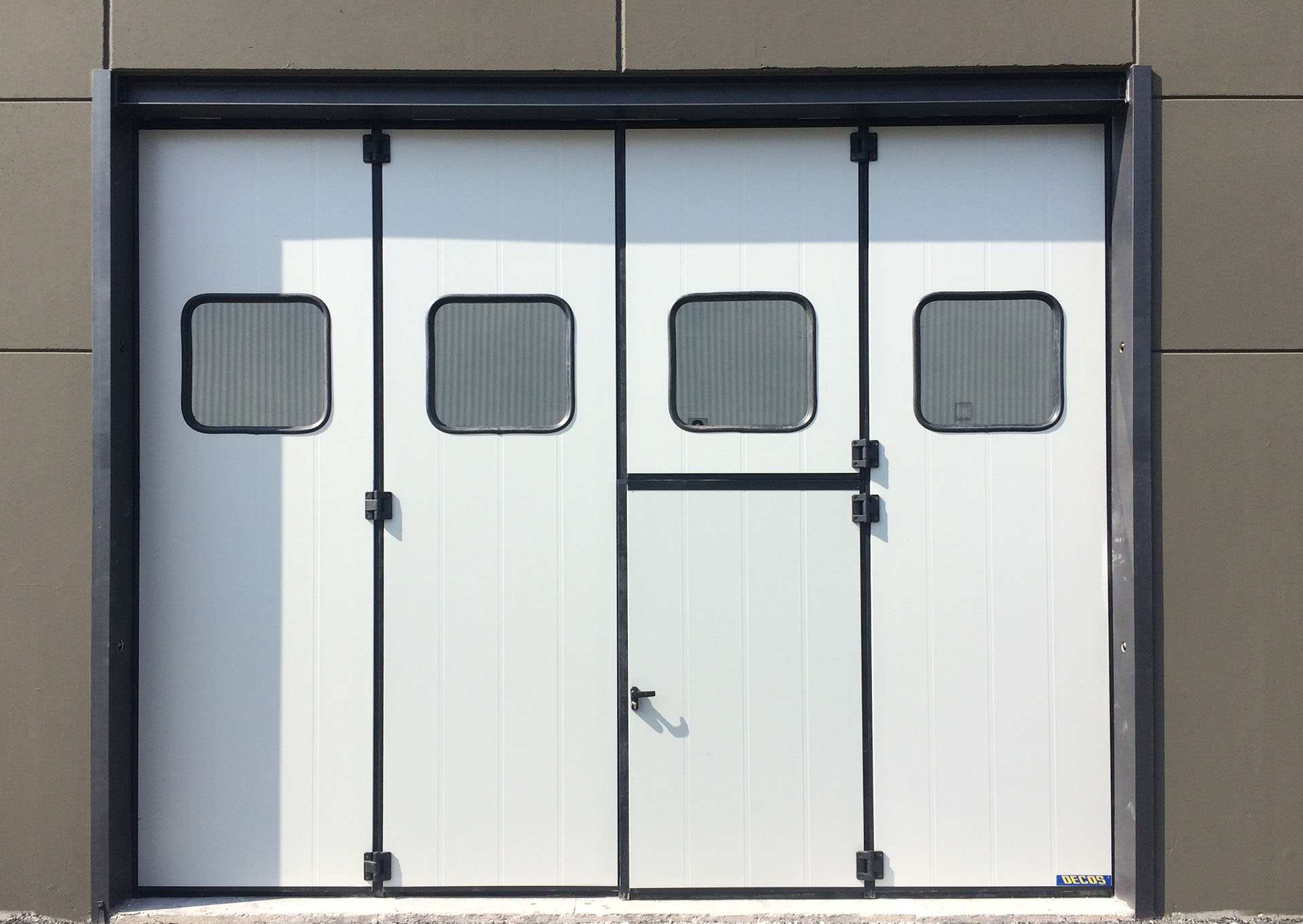

Questa tipologia di prodotto si presta per tutte quelle esigenze di movimentazione “industriale” di grandi dimensioni, in cui si necessiti anche di avere a disposizione finestrature e porte di passaggio pedonale inserite.

A chi si rivolge:

  • Industria
  • Aziende agricole
  • Officine
  • Artigianato
  • Logistica

Caratteristiche tecniche:

Portone suddiviso in più ante di sp. 52 mm realizzate con:
– telaio interno costituito da tubolari di acciaio zincato sez. 50*50*2 legati mediante saldatura continua dei quattro angoli;
– piastre di rinforzo in acciaio sp. 6 mm saldate all’interno del telaio per il fissaggio delle cerniere;
– coibentazione interna con pannello calibrato in materiale isolante espanso ad alta densità (40kg/mq) esente da CFC;
– rivestimento esterno in lamiera di acciaio sp.8/10 nominali, trattati con zincatura sendzimir, preverniciata nei colori standard e protetta da pellicola semiadesiva da rimuovere a fine posa;
– guarnizioni laterali anti-infortunistiche in gomma EPDM del tipo antinvecchiamento;
– spazzole in nylon di tenuta all’aria inferiore e superiore montate su supporto in alluminio verniciato nero;
– cariglioni interni in acciaio zincato a due punti di chiusura, su versione manuale.

Struttura portante perimetrale costituita da:
– guida superiore in lamiera zincata, sp.30/10, pressopiegata, predisposta di fori e/o staffe saldate per l’ancoraggio alla struttura portante dell’edificio;
– piantoni laterali in tubolare di acciaio zincato sez. 70*70*2 completi di piastre sp. 6 mm per il fissaggio delle cerniere, angolare a pavimento con asole per tasselli saldato e angolare superiore per collegamento con la guida, saldato e filettato;
– verniciatura guida e piantoni disponibile con sovrapprezzo.

Elementi di giunzione fissati in corrispondenza delle contro piastre procedendo con la foratura e la filettatura dei pannelli:
– cerniere nere in alluminio pressofuso dotate di doppi cuscinetti reggispinta e boccole autolubrificanti in bronzo sinterizzato, perno diam. 20 mm in acciaio zincato dotato di sistema anti caduta, viti di fissaggio e rostri di sicurezza;
– carrelli superiori a tre ruote in nylon montate su cuscinetti a sfera;
– ciabatte, boccole e/o carrelli inferiori per l’allineamento delle ante.

Certificazioni:
– marcatura CE secondo : UNI EN 13241 – 1 : 2004
– resistenza al vento: classe 2, calcolata su anta dim. L 1450×5800 H mm (certificato n.CPD/114/07 – ente certificatore CSI Spa)
– porta manuale: direttiva 89/106/CE
– porta motorizzata: direttive 89/106/CE – 98/37/CE – 89/336/CE
– trasmittanza termica: calcolata secondo le norme: UNI EN ISO 10077 – 1:2007 e UNI EN ISO 10077 – 2:2004, con riferimento alla norma di prodotto UNI EN 13241 – 1:2004 (certificato n.266467/5008/CPD – ente certificatore Istituto Giordano Spa)
– trasmittanza termica del pannello cieco: Up = 0.604 W/mq.K

Scarica il catalogo Deltor
